Plánování a procesy

SiteVision na stavbě THÚ Zvolen

Využití rozšířené reality při výstavbě silnic na Slovensku
Cesta vedie medzi poliami.

Chytrý telefon je dnes pro naše stavbyvedoucí nezbytným pracovním nástrojem. Díky tomuto jedinému zařízení, které se vejde do kapsy, mohou koordinovat pracovníky na stavbě i v kanceláři, pořizovat fotodokumentaci postupu prací, objednávat materiál nebo si dělat poznámky. Zároveň mají veškerou potřebnou dokumentaci na dosah několika kliknutí a místo toho, aby s sebou nosili spoustu velkých papírových výkresů, mohou chodit po stavbě takříkajíc „s prázdnýma rukama“.

Smartfón ako digitálny nástroj.

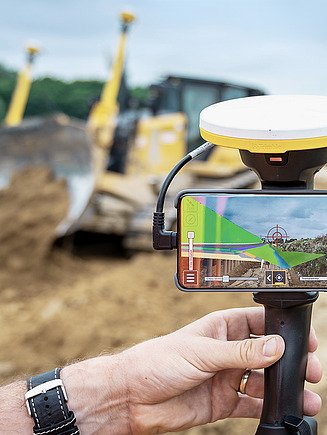

Pomocí rozšířené reality (AR) překrýváme 3D informace z modelu BIM přímo na přírodní terén.

Bez 3D modelu ani na krok

Zobrazování digitálních stavebních výkresů na chytrých telefonech a tabletech je dnes na našich stavbách standardem. Ale to není všechno. Rozšířená realita (AR) nám umožňuje přenést 3D modely projektů včetně všech informací, které poskytují, přímo na staveniště. Díky systému SiteVision společnosti Trimble je navíc možné zobrazit 3D model na chytrém telefonu nikoli v abstraktním virtuálním prostředí, ale v reálném prostředí staveniště, do kterého je model vložen prostřednictvím rozšířené reality a kamery chytrého telefonu. To nám výrazně pomáhá zjednodušit kontrolu prováděných prací, zefektivnit plánování výstavby, vyhnout se kolizím se stávajícími objekty a v neposlední řadě ušetřit spoustu papíru.

Tablet s BIM2Field
Díky systému SiteVision jsme výrazně méně závislí na geodetech.

Jak SiteVision funguje?

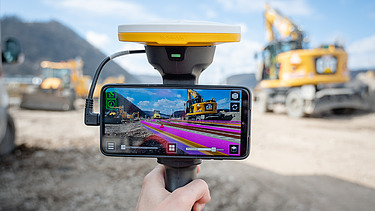

SiteVision využívá technologii globálního určování polohy pomocí satelitů GNSS a vestavěných senzorů, které umožňují zařízení přesně určit polohu a orientaci v reálném světě. Prostřednictvím chytrého telefonu a kamery rozšířené reality si uživatelé mohou prohlížet virtuální obsah, v tomto případě 3D model stavebních prací, který je správně umístěn, zarovnán a zobrazen v reálném měřítku.

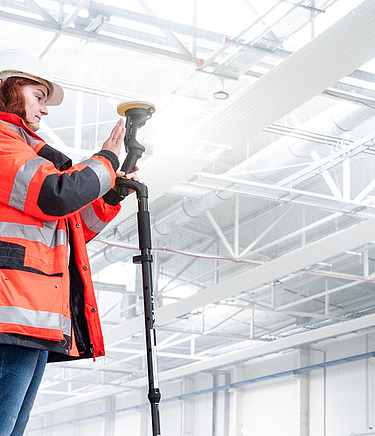

AR jako způsob každodenní pohodlné kontroly staveniště.

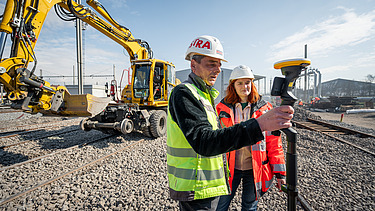

Systém SiteVision byl použit na Slovensku při výstavbě střediska technicko-hygienické údržby železničních kolejových vozidel (THU) ve Zvolenu. Zuzana Mičová, technická asistentka stavbyvedoucího, se nemůže nabažit jeho výhod: „Díky systému SiteVision jsme výrazně méně závislí na geodetech, což nám přináší zajímavé časové i finanční úspory, a hlavně můžeme velmi snadno kontrolovat provedené práce. Například po dokončení jedné z konstrukčních vrstev železničního spodku odhalil systém SiteVision výškové odchylky, které mohly být problémem pro další postup prací. Tomu se však podařilo zabránit díky možnosti vše rychle, snadno a pohodlně zkontrolovat.“

  • SiteVision nám rozhodně pomáhá. Používali jsme ho prakticky každý den - od chvíle, kdy jsme ho dostali, až do dokončení hlavní části stavby. Je stoprocentně vhodný pro daný účel.

    Zuzana Mičová
    technická asistentka stavbyvedoucího
