Generatívny dizajn: ľudská inteligencia sa stretáva s umelou

Ilustrácia variantov dizajnu vytvorených pomocou generatívneho dizajnu

Ako STRABAG využíva generatívny dizajn na optimalizáciu projektovania budov pomocou algoritmov

STRABAG sa pri transformácii stavebného odvetvia spolieha na využitie generatívneho dizajnu. Pomocou veľkého množstva dát a zodpovedajúcich algoritmov možno nielen vytvárať rôzne dedukcie a prognózy, ale aj sledovať konkrétne ciele projektovania. Práve to umožňuje generatívny dizajn: metóda navrhovania na podklade modelov ponúka projektantom budov nespočetné možnosti navrhovania stavebných objektov. Tento potenciál sa rozvíja vďaka prepojeniu ľudských poznatkov a umelej inteligencie.

Generatívny dizajn nám poskytuje projekčný nástroj s veľkým potenciálom využitia rôznych dát, vďaka ktorým je výstavba nielen inovatívnejšia, ale aj udržateľnejšia. Možnosť ovplyvniť zdroje, kvalitu, náklady a termíny je najväčšia v počiatočných fázach projektovania stavby. V tomto bode je možné analyzovať a optimalizovať parametre budovy, ako sú napríklad emisie CO₂. Generatívny dizajn ponúka na rozdiel od doterajšej praxe nielen tri či štyri projektové návrhy, ale celé množstvo variantov. To šetrí čas a zdroje pri hľadaní optimálneho konštrukčného riešenia pri projektovaní − rýchlo, automatizovane a na základe dát.

Generatívny dizajn: princíp v troch krokoch

Generatívny dizajn pracuje s automaticky generovanými dátami. V procese počítačom podporovaného projektovania generujú evolučné algoritmy a optimalizačné metódy vo veľmi krátkom čase veľké množstvo alternatívnych návrhov. Tie vznikajú kombináciou dizajnových premenných parametrického modelu. Princíp generatívneho dizajnu možno vysvetliť v troch krokoch:


Grafické znázornenie troch krokov generatívneho dizajnu
Tri kroky generatívneho dizajnu

Generovanie
Stovky návrhov dizajnu sa generujú vo veľmi krátkom čase. Vznikajú inovatívne výsledky, ktoré by pri manuálnom projektovaní návrhu mohli zostať neobjavené.

Analyzovanie
Všetky varianty dizajnu sú systémom analyzované s ohľadom na ciele optimalizácie. Automaticky sa zohľadňujú špecifikácie návrhu vrátane definovaných parametrov, ako aj priestorové podmienky.

Optimalizovanie
Výsledkom sú optimalizované návrhy na základe vopred definovaných požiadaviek a cieľov. Vyberie sa najvhodnejší variant a v prípade potreby sa ďalej upraví.

Prehľad nástrojov a funkcií generatívneho dizajnu

GD ENERGY
Určuje vykurovacie a chladiace zaťaženie a množstvo vzduchu − v reálnom čase. Prostredníctvom uložených záznamov klimatických dát je možné určiť aj výťažnosť fotovoltiky (FV) a optimalizovať plochy FV.
GD CO2 & COST
Analyzuje a optimalizuje jednotlivé parametre budovy s ohľadom na emisie CO2 a výrobné náklady pri výstavbe.
GD ARCHITECTURE
Automatické generovanie dvojdielneho protismerného prefabrikovaného schodiska s podperou.
GD EXCAVATION PIT
Optimalizuje klasický proces plánovania pri projektovaní výkopových jám.
GD PROPERTY DEVELOPMENT
Vytvára objemové štúdie pomocou „smart sketching“ a analyzuje ekonomické a efektívne využitie pozemky pozemku.

Generatívny dizajn v praxi: Dekarbonizácia existujúcich budov pomocou GD ENERGY

Projektanti v STRABAG-u sa na generatívny dizajn spoliehajú aj pri aktuálnom projekte Z2 v areáli ZÜBLIN v Stuttgarte. Plánovaná rekonštrukcia existujúcej budovy ponúka množstvo príležitostí na využitie digitálnych nástrojov, najmä GD ENERGY.

GD ENERGY umožňuje parametricky modelovať existujúcu budovu a vyhodnotiť jej energetickú hospodárnosť už v počiatočnej fáze plánovania. Na základe údajov z aplikácie Google Earth a pomocou plánov únikových a záchranných ciest projektanti v rámci predbežného návrhu určia projekčné parametre, ako sú objemy vzduchu či vykurovacia a chladiaca záťaž budovy. Pomocou uložených geografických údajov (GIS) je možné tiež vygenerovať potenciálny výnos z fotovoltiky na budove a porovnať ho s primárnou energiou v súlade so zákonom o energetickej hospodárnosti budov. STRABAG takto pomáha vytvárať budovy s ohľadom na budúcnosť.

Grafika budovy, na ktorej sú zobrazené zdroje energie vypočítané spoločnosťou GD Energy t.philippi@tomphilippi.com
Fotovoltický modul v systéme GD ENERGY priamo vypočíta možné zdroje energie.

Výhľad a ďalšie kroky

Požiadavky na budovy budúcnosti sú jasné: musia byť ekonomické a ekologické. Generatívny dizajn založený na umelej inteligencii má potenciál zmeniť výstavbu na rýchlejšiu, nákladovo efektívnejšiu a produkujúcu menej emisií – najmä v spojení so sériovými stavebnými procesmi. Automatizované plánovacie procesy umožňujú porovnať široké spektrum variantov a odborníci tak môžu prijať rozhodnutie na základe dát.

Tímy GD v súčasnosti pracujú na nástroji plánovania pre hybridný systém drevostavieb MOLENO® WOHNEN, ktorý kombinuje sériovú výstavbu a automatizované procesy plánovania. Pomocou rôznych nástrojov GD môžeme rýchlo analyzovať rôzne konštrukčné varianty stavebného výrobku MOLENO® WOHNEN napríklad z hľadiska emisií CO2, nákladov alebo priestorovej efektívnosti. Vďaka tomu bude projektovanie stavieb v budúcnosti efektívnejšie, a tým aj hospodárnejšie.

Logo Strategiedialog BW

Nástroj pre plánovanie sa vyvíja v rámci projektu ‚TechKon‘, ktorý je podporovaný strategickým dialógom "Cenovo dostupné bývanie a inovatívne stavebníctvo". Projekt je financovaný zo štátnych prostriedkov schválených krajinským parlamentom spolkovej krajiny Bádensko-Württembersko.

Toto by vás tiež mohlo zaujímať.

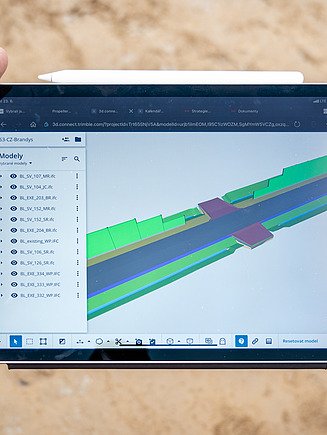

  • Tabuľka zobrazuje simuláciu povrchu.

    Využitie vrstiev rozšírenej reality v cestnom staviteľstve

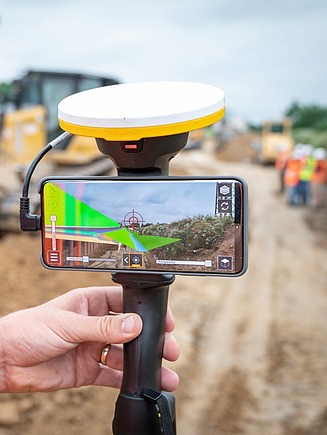

  • Využitie rozšírenej reality pri výstavbe ciest
